TSD210智能远动自动测试系统（厂站端智能对点装置）

一、产品特点

兼容性

即插即用，本自动测试仪兼容适应国内主流电力二次厂家的各型号智能远动机（数据通讯网关机），无需根据不同型号额外特殊配置，现场可快速开展对远动机的闭环测试工作。

可扩展

本智能远动机自动测试仪（厂站端智能对点装置）的软硬件架构足够灵活，功能升级和扩展方便。仿真IED装置、仿真模拟主站、通信硬件接口（串口、网口）、主站规约类型、对时模块、开入开出模块等均可扩展。

可靠性

本测试仪软件系统采用分层分布式组件体系架构，保证了软件的可靠性。采用跨平台的软件部署，软件系统可以运行于大多数主流操作系统，包括：大多数版本的Unix(Solaris)、Linux和Windows等，支持24h不间断自动测试验收。

规范化

软件支持标准化通信规约（IEC61850、IEC104、IEC101等），向导式导入智能远动机RCD及变电站SCD文件，根据远动机验收规范形成测试用例，一键式闭环自动测试，自动导出验收测试报告（支持PDF/Excel/Word格式），整个测试验收对点操作过程全记录。

二、产品参数

n  系统年可用率：                      ≥99.9%

n  系统连续稳定运行测试:        ≥72h

n  系统平均无故障时间MTBF: ≥20000 h

n  通信标准：支持IEC61850、IEC104、IEC101等主流电力规约

n  通信接口：     ≥4个百/千兆自适应电以太口

n  就地数据存储速度：≥100Mbps

n  就地存储容量：≥400GB

n  报文记录分辨率：≤1ms

n  数据分析分辨率：≤1ms

n  记录数据的完整率：100%

n  MMS服务端模拟能力：≥256个mms Server端

n  遥信报文分辨率：≤1ms

n  开关量接口及分辨率：4对开出，8对开入，开入分辨率≤1ms

n  IRIG-B对时输出接口：光纤、差分输出

n  工作电源：220V AC

n  设备储存温度：-25 ~ 70°C

n  设备工作温度：-10 ~ 55°C

n  设备形态：便携式工控机，长<460mm，高<340mm，厚<230mm

三、产品功能

1.         IED装置及调度主站仿真

一方面基于多MMS服务器并发控制技术，按全站规模运行的保护、测控等IED装置进行模拟，实现整站规模的IEC 61850 MMS通信模拟；另一方面，模拟多个调度主站通过IEC104、IEC101等主流电力远传规约实现对智能远动机的闭环测试。

2.         测试用例模板及实例化

通过测试用例模板机制，实现对远动机功能及性能测试用例的模板定义，针对每个项目载入变电站SCD文件和智能远动机RCD文件后进行测试用例的实例化映射，快速生成智能远动整机测试用例工程。

          3.远动配置自动闭环校核

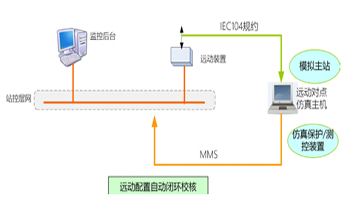

通过仿真全站间隔层装置发送MMS报文，同时模拟IEC104主站接收远动装置IEC104报文，实现远动配置的自动闭环测试，并自动生成测试结果，形成远动配置点表，同时远动配置点表与调控信息表可进行一致性比较。

           4.站端监控后台及远动装置同步验收

对点仿真装置具有IEC104模拟主站功能，可在与主站对点之前，由变电站调试人员施加实际信号量，在站端通过模拟主站功能，与监控后台主机进行同步验收，校验远动装置配置与变电站一次/二次信号一致性。
